五、变质岩区构造观测与分析
1.面状构造和线状构造观测
(1)面状构造以广泛发育似层状构造为特征，以片麻理、条带或条纹、片理和劈理构造为主。 查明面状构造类型、空间产状、相互叠加改造关系、同构造 矿物组成，以及与其它构造要素之间生成联系，尤其查明次 生面状构造与原始岩性层之间关系，是确定变质构造形成演 化历史的重要基础。
(2)线状构造以矿物拉伸线理、石香肠和褶皱窗棱构造为主， 查明线状构造类型、发育构造部位、组成物质成分、空间产状、与其它构造要素之间关系

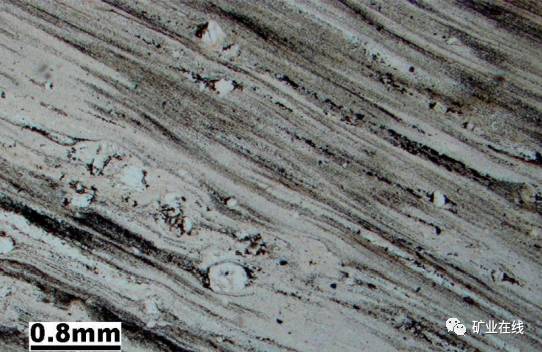

千枚状构造

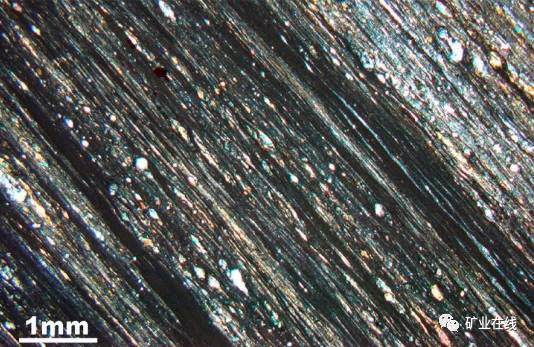

片状构造

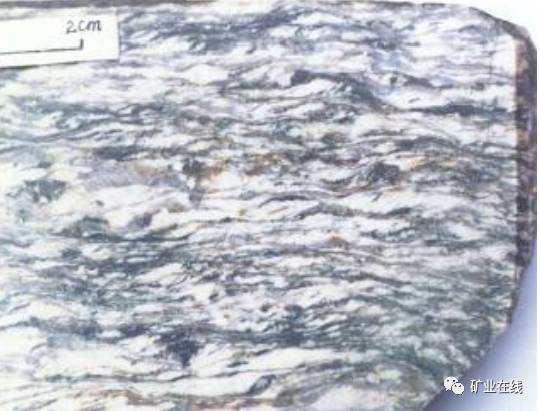

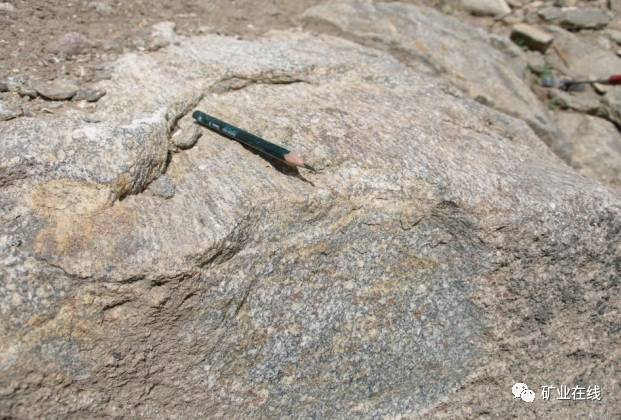

片麻状构造

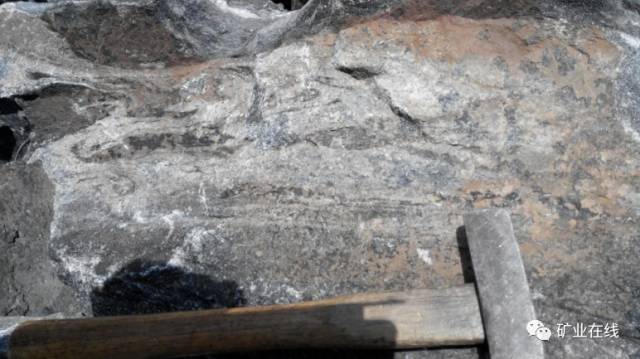

早期褶皱构造枢纽、矿物拉伸线理、二者之间平行一致

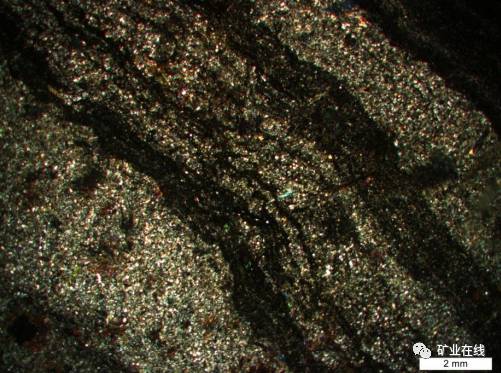

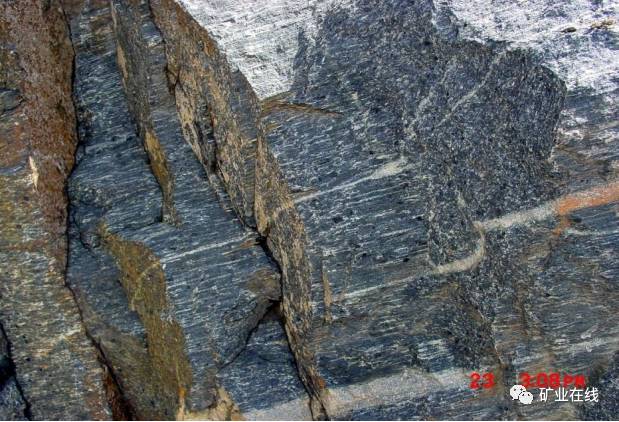

劈理与层理之间关系

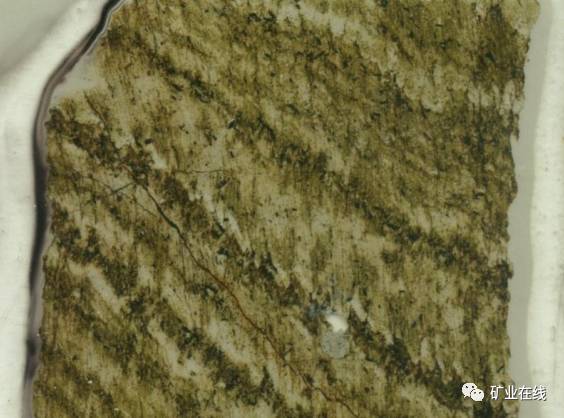

劈理与层理识别

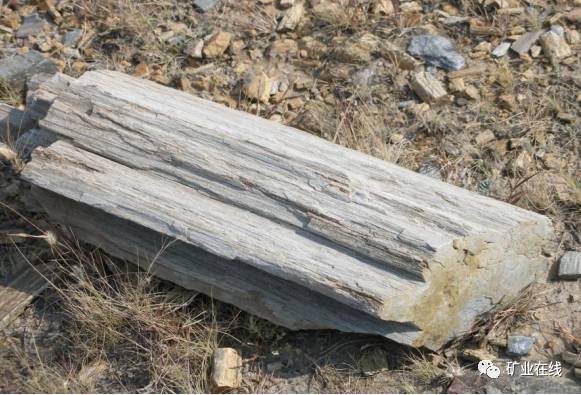

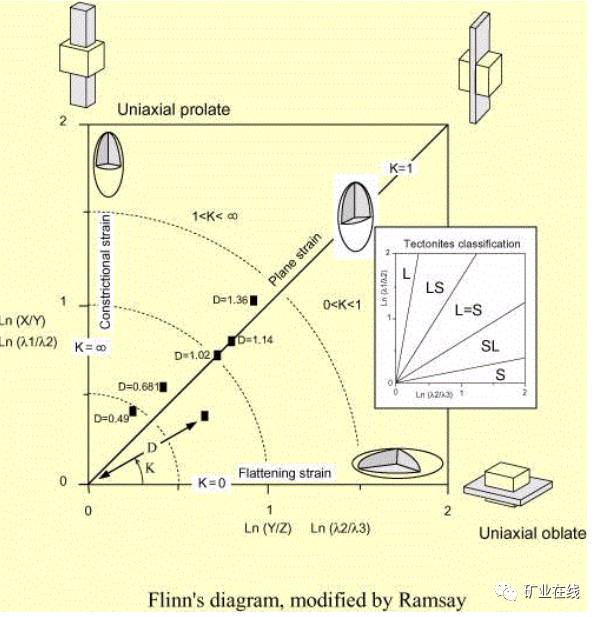

L构造岩

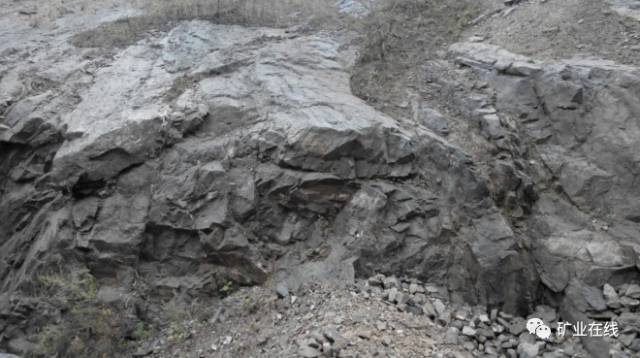

2.褶皱构造观测
• 确定研究区主体褶皱方向;
• 统计局部褶皱方向，在露头上以形态多样的小型褶皱或不规则状流动褶皱多见，但分布不均匀。

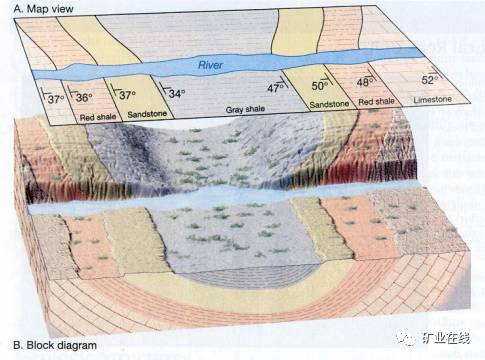

• 在露头尺度上查明褶皱变形面特征和性质; 褶皱形态和类型;褶皱要素特征;以及褶皱构造与其它构造要素之间叠加改造关系

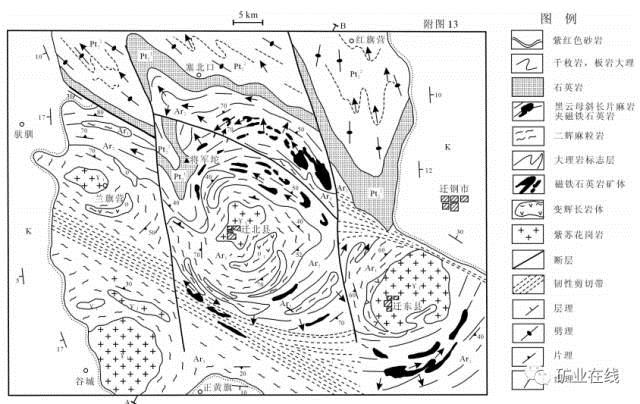

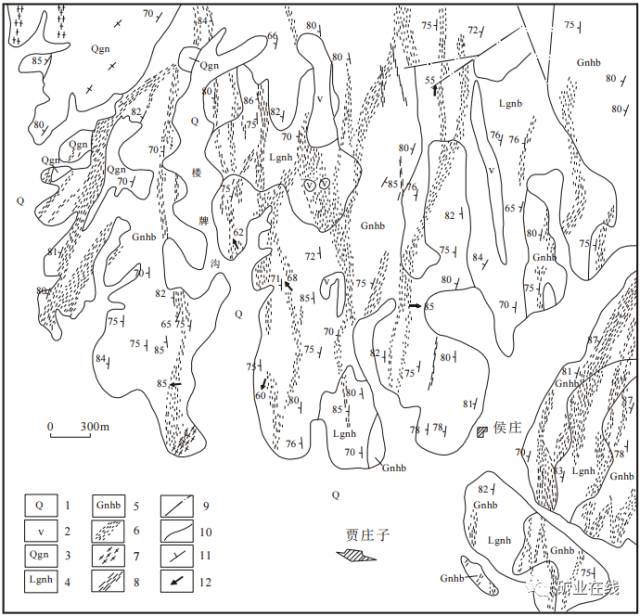

• 通过各个观测点上构造要素测量，分析研究区复式褶皱构造特征。

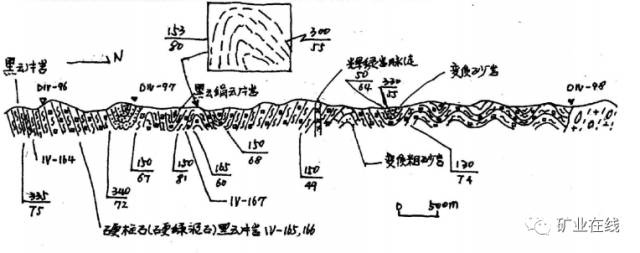

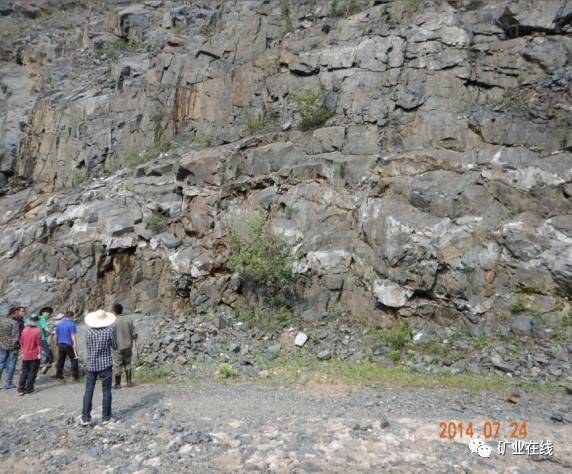

7矿组层内一期褶皱变形1

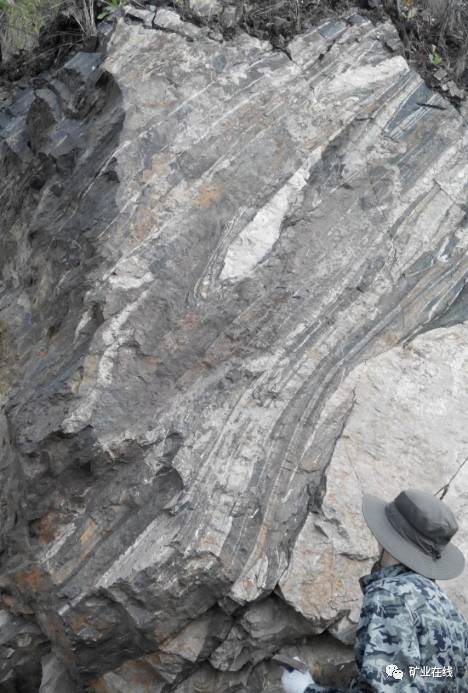

17矿组二期褶皱变形
3. 叠加褶皱观测
由于多期变形作用叠加，造成已经褶皱的岩层再弯曲而形成的褶皱，形成复杂叠加褶皱。 正确识别叠加褶皱是查明变质岩区构造系统及变 形历史的关键，也是建立变质岩层层序的重要手段。
(1)叠加褶皱的露头观察
a-首先要确定主要褶皱构造变形面是什么，空间分布规律，以及与后期新生叶理之间关系

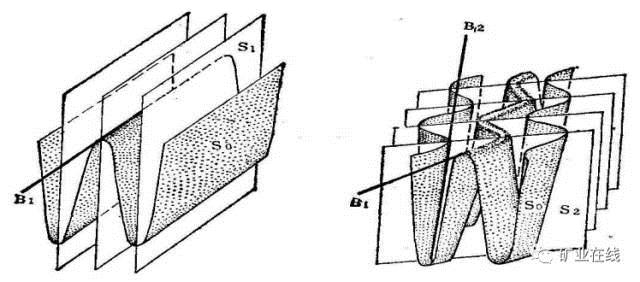

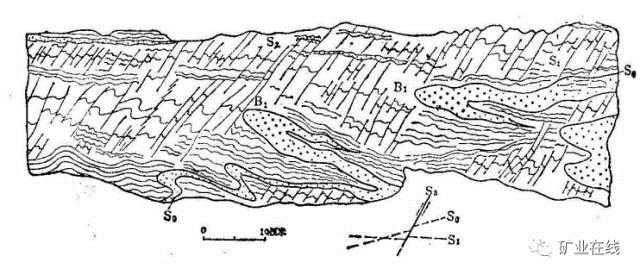

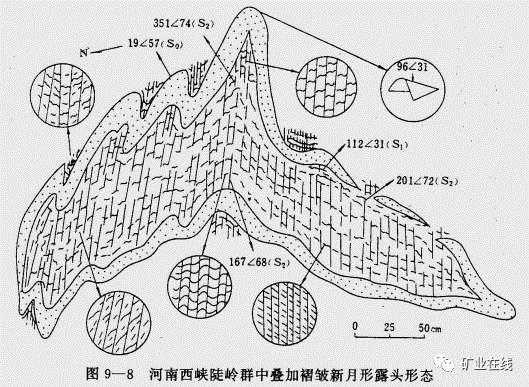

两期褶皱及两期叶理之间叠加关系
b-新生构造的规律弯曲新生面理或线理一般代表一期构造变形。它们的有规律弯曲一般意味着新生褶皱变形面在新的构造应力场作用下的又一次变形。
c-面理-线理的规律交切两组不同类型和不同方位的面理或线理有规律的交切; 陡倾伏或倾竖褶皱的广泛发育都是判别叠加褶皱的重要标志。
4.韧性变形带观测

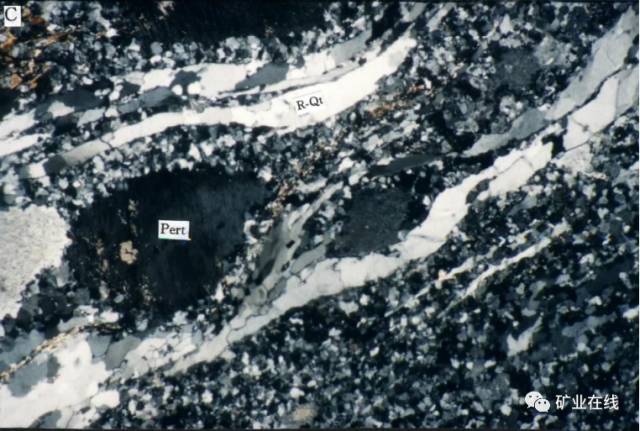

• 韧性剪切带是形成于地壳深部的具有强烈非共轴塑性流变的线性高应变带，以十分发育叶理为特征，带中没有明显的破裂面，但内部及与围岩之间应变呈递进演化。
• 查明韧性剪切带类型、规模、空间产状、内部构造要素、变形机制、变形环境和形成时代，尤其韧性变形带与其它褶皱之间关系。
5.变质岩区的构造解析
变质岩区的构造解析包括以下几个方面或步骤：
(1) 构造的几何分析 其主要任务在于确定和恢复构造的三维空间形态和方位，构造形态主要通过详细的地质制图来查明，构造方位则通过测定构造要素及其相互关系，结合赤平投影或数理统计进行确定。 变质岩区构造的几何分析常常强调以下几点：
a-首先确定区内存在变形期次、每期变形构造要素组合.
b-变质岩新生构造方位上的规律性是一切构造变形的基本几何特征。
c-由于变质岩区叠加褶皱的普遍存在，所以在构造几何分析中必须注意早期构造对晚期构造的限制和晚期构造对早期构造的改造。
(2)构造的序列分析研究构造序列，首先要认识各种叠加褶皱及构造要素的复合交切关系。这种关系表现为：被变形的构造老于使其变形的构造;横切的构造晚于为其所切割的构造。 建立构造序列必须抓住主期构造——指多期构造中分布广泛、特征清楚易于识别的一期构造;它们对早期构造和后期构造都具有控制的作用。
(3) 构造变形环境分析变质岩区构造形成于地壳不同构造层次上，形成不同构造样式和构造要素组合，因此，构造环境的分析有其特定的 意义，在变质岩区构造环境分析中尤其重要。 主要确定变形时同构造矿物共生组合和矿物晶体显微变质机制，来确定变形时期温度和压力条件。
确定变形条件基础上进一步构造层次和构造相，同样， 在构造环境分析中也可以引进(变形)相的概念：特定变形环境中岩石构造变形行为、变形样式和变形组合等。
(4) 构造变形力学分析变质岩区构造的力学分析，一般包括以下几个方面： 应变分析，确定每期变形类型(挤压、剪切和伸展)，确定应变大小及其空间变化规律。 确定每期变形主应力方位，以及差值应力大小分析构造的递进变形，即应变状态的改变和转化过程; 值得注意的是，对高级变质岩构造的分析，建立在弹性力学基础上的许多准则已不能完全适用，更多的是需要考虑岩石 变形的塑性力学和流体力学的问题。
六、编制变质岩建造构造图
1.填(编)图原则
a. 突出重点、兼顾一般。重点是成矿地质体、变质岩建造组合、特殊地质体和控制影响成矿地质条件的成矿构造、后生构造等;
b.收集整理与野外实测相结合。系统收集整理1/5万区域地质调查，特别是矿区1/1万-1/2千的有效地质点、矿区代表性的钻孔资料，编制变质岩建造构造草图;野外实际填绘变质岩建造构造图，主要在重点工作区进行。
c.宏观与微观相结合。在野外填(编)的变质岩建造构造图 ，要详细采集岩石矿物样，进行岩矿鉴定，根据微观鉴定结果修正建造构造图。
2. 编图内容 • 变质建造类型及其时代
• 含矿层、标志层; • 基性岩墙(群)、基性层状侵入体;
• 具有特殊指示意义的地质体及其时代，如榴辉岩、蓝闪片岩、高压麻粒岩等; • 变质相(系)类型及变质期;
• 主要构造边界;
• 各种变质构造要素、性质、产状及其相互关系;
3. 变质岩建造构造图要求
(1)图件编制按照 GB958-1999 和 DZ/T0179-1997 规定的图式、图例、符号、用色原则等进行表示;其中未涉及到的可自行设计有关花纹符号。

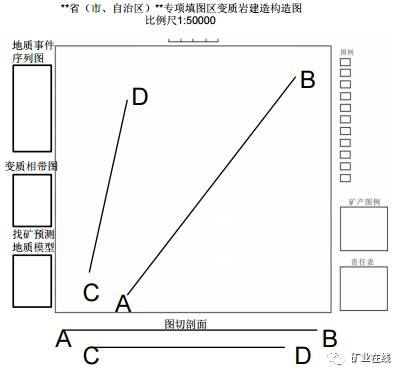

(2)图面、图示 ，包括图框内表示的内容和图框外表示的内容
• 图框内表示的内容：各类填图单位名称、岩石组合类型、接触关系、地质时代、岩石填图单位代号、变质岩建造类型、变质建造花纹、含矿建造及特殊非正式填图单位岩性;不同构造单界线、级别及代号;各种构造要素符号、产状要素， 褶皱构造及期次、断裂构造及期次、不同类型韧性变形带、不同类型线理和叶理及期次;采集样品位置与代号;原岩建 造、变质矿物组合、变质作用类型、变质相、变质相系、变质温压条件、变质时代等。
• 填图单元用颜色、花纹和代号表示。颜色反映不同变质级别变质相;花纹表示岩石组合，用不同岩性所占比例组合成火山岩建造花纹;代号反映岩石组合所属岩石地层单位、形成时代及相互关系。
• 在图面上要求按产状表达变质岩建造造花纹，以反映褶皱构造特征，同时，表示褶皱轴的展布方向、褶皱类型和规模。 准确表达含矿建造的分布、规模、类型。
4.连图方法
采用构造-岩石组合-事件法。
• 分表壳岩和TTG及变质侵入岩两大基本变质建造;
• 以填图单元和相对层序为基础;
• 以不同期次变质变形为特征，明确变形期次(事件)， 突出对各期变形构造的成图表示;
• 注意后期变形对前期变形的改造，突出叠加构造的展示。
• 重点表示成矿地质体、成矿构造。
